Línea de Ensamble y Inspección Automatizada para Lavadoras de Carga Frontal
La línea de ensamble final de lavadoras de carga frontal constituye el eslabón terminal del proceso productivo. Integra de forma ordenada y según ritmo de producción los componentes mecánicos, eléctricos y estructurales, entregando unidades terminadas y funcionalmente verificadas.
1. Visión general

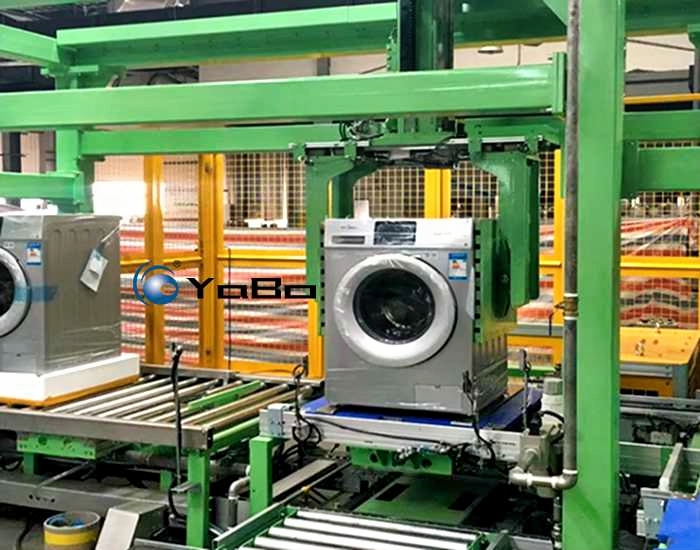

El sistema combina transporte por rodillos, posicionamiento con pallet, estación de inspección funcional y cerramiento de seguridad. La estructura metálica soporta integración con líneas previas de ensamble y sistemas posteriores de embalaje o almacenamiento, formando un flujo continuo.
2. Sistema de transporte
Transporte por rodillos con parada intermitente por tope y elevación de precisión. Permite repetibilidad de posicionamiento en cada estación y facilita mantenimiento frente a transportadores de cadena o aéreos.
3. Estaciones de trabajo
- Pre-ensamble: montaje de manijas, molduras y pequeños componentes en el gabinete.
- Tambor interno: inserción con robot o puente grúa; concentricidad tambor-carcasa ≤ 0.5 mm.
- Sistema eléctrico: cableado normalizado, conexión de motor y panel, atornillado servo-controlado.
- Drenaje: instalación de válvula y manguera, prueba de estanqueidad.
- Puerta: ajuste de holgura, cierre hermético, control de apertura y ruido.
4. Equipos auxiliares
Atornilladores servo, prensas de inserción para rodamientos/ejes, instrumentos de medición eléctrica, sensores de vibración, medidores de ruido y equipos de leak-test.
5. Inspección funcional automatizada
| Ítem | Contenido de prueba |
|---|---|
| Entrada/Drenaje | Nivel de agua, flujo, tiempos de llenado y vaciado |
| Lavado/Centrifugado | RPM, corriente, vibración, estabilidad de motor |
| Puerta | Cierre magnético, bloqueo, fuga en junta |
| Seguridad eléctrica | Aislamiento, resistencia a tierra, soportabilidad |
| Ruido | Nivel sonoro en ciclo completo |
6. Control y seguridad
PLC maestro con HMI, registro de datos por unidad, carga a MES, paro de emergencia distribuido, cercas con interbloqueo y protección contra sobrecarga, baja tensión y fuga de agua/aire.
7. Ventajas para planta
- Repetibilidad de ensamble y criterio de inspección uniforme.
- Reducción de mano de obra en pruebas finales.
- Trazabilidad completa por número de serie.
- Cambio de modelo por ajuste mecánico y conmutación de receta.
- Mantenimiento modular, acceso directo a rodillos, neumática y gabinetes.
8. Aplicación
Línea de ensamble final y testeo para lavadoras de carga frontal o tipo lavar-secar, adaptable a capacidades de 120–300 unidades/día según configuración de estaciones paralelas.
Equipo diseñado para entorno industrial sudamericano: 380 V/50 Hz, temperatura ambiente 5–45 °C, humedad hasta 85 % sin condensación. Opciones de expansión: pesaje, inspección visual por cámara, cabina acústica, recirculación de agua.
