1. Descripción General
Esta línea de producción de purificadores de agua por ósmosis inversa es un sistema estandarizado, diseñado para la fabricación de equipos de ósmosis inversa (OI), unidades de ultrafiltración (UF) y dispensadores de agua para consumo directo. La línea abarca todo el ciclo productivo: preensamblaje de componentes, montaje completo de la unidad, prueba de hermeticidad, validación de rendimiento y empaquetado de productos terminados. Resuelve problemas comunes del sector: baja eficiencia del montaje manual, alto riesgo de fugas de agua y criterios de control de calidad desiguales.
Con un diseño flexible, se adapta a las dimensiones de las instalaciones y a los objetivos de producción, con una capacidad diaria de 500 a 3000 unidades. El área de trabajo se divide en zonas funcionales: zona de alimentación y preensamblaje de piezas, zona de montaje principal, zona de pruebas de rendimiento, zona de acabado estético y empaquetado, y zona de descarga de productos terminados. Cuenta con una estructura robusta que garantiza un funcionamiento estable, gestionada por un sistema de control PLC centralizado que sincroniza todo el flujo de la línea. Admite la fabricación mixta de varios modelos de equipos y dispone de interfaces reservadas para el sistema de ejecución de manufactura MES. Permite la recolección en tiempo real de datos de producción, parámetros de prueba y estado de los equipos, facilitando la gestión de fábrica digital y la trazabilidad completa del producto. Gracias a la disposición optimizada de los puestos de trabajo, se reducen las distancias de manipulación de materiales, se disminuye la fatiga de los operarios y se mejora notablemente la consistencia y el rendimiento de los productos.
2. Especificaciones Técnicas
2.1 Estructura y Sistema de Transporte de la Línea
La línea de producción adopta un sistema de transporte de cadena de acumulación de doble vía. La vía superior realiza el montaje y el traslado de los productos, mientras que la vía inferior gestiona el retorno de las paletas de trabajo, formando un circuito cerrado. La cadena de acumulación utiliza cadenas de velocidad 2,5 x para impulsar las paletas, garantizando una operación fluida. Las paletas están fabricadas en polietileno de alta densidad antiestático (HDPE) de 2,5 mm de espesor. El bastidor se construye con tubos cuadrados de acero al carbono de alta calidad de 40 mm×80 mm, sometidos a tratamientos de decapado ácido, fosfatizado y recubrimiento en polvo electrostático para resistir la corrosión y el desgaste.
Cada puesto de trabajo cuenta con cilindros neumáticos de tope y mecanismos de elevación y posicionamiento. Cuando la paleta llega a la estación designada, los sensores activan el cilindro de tope para detenerla. Al mismo tiempo, los cilindros de elevación suben la paleta para lograr un posicionamiento preciso para las tareas de montaje. Una vez finalizadas las operaciones, el sistema libera automáticamente la paleta para continuar el recorrido.
2.2 Tecnología de Estaciones de Prueba Modulares

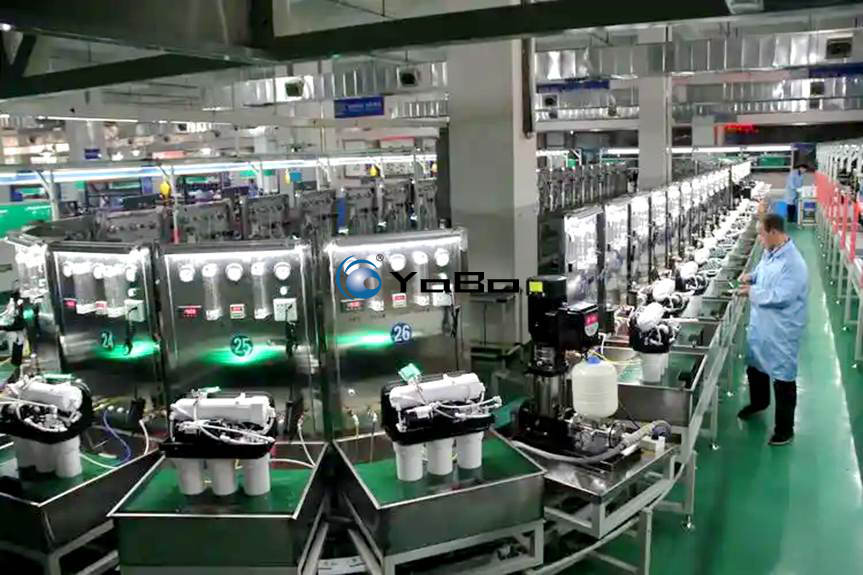

Las pruebas de rendimiento constituyen una etapa fundamental del proceso productivo. La línea integra múltiples estaciones de prueba integradas independientes (generalmente 3‑5 estaciones a lo largo de la línea), cada una compuesta por los siguientes subsistemas:
Sistema de simulación hidráulica: Equipado con tanques de acero inoxidable, bombas centrífugas multietapa y reguladores de presión precisos, simula presiones de entrada de 0,1‑0,8 MPa. Cuenta con conexiones rápidas compatibles con diversos diámetros de entrada.
Monitoreo de parámetros eléctricos: Analizadores de potencia digitales de alta precisión supervisan voltaje de entrada, corriente, consumo energético y potencia en reposo, para cumplir con normas de seguridad eléctrica IEC 60335‑1 / GB 4706.1.
Sistema de detección de hermeticidad: Mediante bombas de aumento neumáticas, realiza ensayos de retención de alta presión (0,6‑1,0 MPa) sobre uniones soldadas y conexiones rápidas. Los transductores de presión vigilan la caída de presión para detectar automáticamente microfugas.
Instrumentación y visualización: Cada estación dispone de manómetros analógicos resistentes a golpes o manómetros digitales para supervisar la presión de entrada, presión previa a la membrana OI y relación de drenaje, brindando retroalimentación visual inmediata al operario sobre el estado de instalación de filtros y el flujo de agua.
2.3 Instalaciones Auxiliares de los Puestos de Trabajo

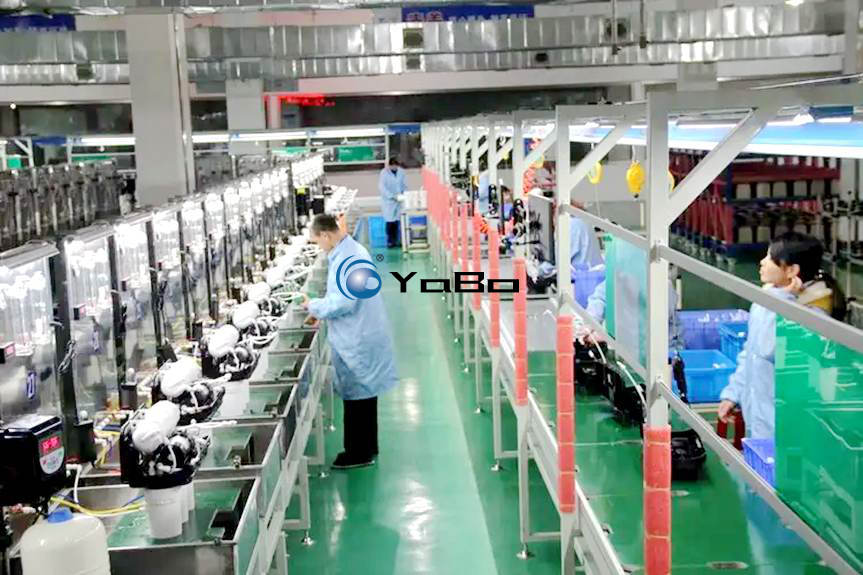

Mesas de trabajo antiestáticas: Se instalan mesas ergonómicas con alfombrillas de goma antiestáticas de color verde a lo largo de toda la línea. Debajo de la superficie hay estantes metálicos para almacenar sujetadores, carcasas de filtros y componentes. Cuentan con cajones y armarios con cerradura para guardar herramientas y separar piezas no conformes.
Sistema de iluminación, energía y aire comprimido: Sobre la línea se instalan lámparas LED lineales dobles que proporcionan una iluminación uniforme de 500‑700 lux. Se instalan tomas de corriente industriales (configurables 220V / 380V) y una red dedicada de aire comprimido, con acoplamientos rápidos en cada puesto para herramientas neumáticas.
Sistema de suministro de materiales: Sobre los puestos de montaje se integran estantes múltiples elevados o estantes de flujo por gravedad. Permiten acceder a los componentes de forma ergonómica, reduciendo los movimientos de alcance y giro de los operarios, alineándose con los principios de manufactura esbelta.
2.4 Sistema de Control
La línea es gobernada por un PLC de Siemens, Mitsubishi u Omron, conectado a una pantalla táctil de interfaz hombre‑máquina (HMI). Cuenta con modos de funcionamiento automático y manual. En modo automático, la línea opera con el ciclo de trabajo predefinido; el modo manual se usa para la depuración individual de estaciones. Incluye funciones de seguridad: protección contra sobrecarga, circuitos de parada de emergencia y diagnóstico de alarmas de fallos. En caso de atasco de paleta o sobrecarga del motor, el sistema se detiene inmediatamente y muestra la ubicación del fallo. Los variadores de frecuencia permiten un ajuste continuo de velocidad de 0,5‑5 m/min, adaptándose a los distintos niveles de destreza de los operarios.
3. Parámetros Técnicos
Nota: Los siguientes valores son referenciales estándar. Las especificaciones definitivas se personalizarán según los requisitos de proceso y las condiciones del sitio.
| Categoría | Parámetro | Especificación |
|---|---|---|
| Sistema de transporte | Longitud total | 20 m – 60 m (personalizable por tramos) |
| Ancho útil | 600 mm / 800 mm / 1000 mm | |
| Tipo de transporte | Cadena de acumulación 2,5 x + guías de aluminio | |
| Tamaño de paleta | 600×800 mm / 800×1000 mm (personalizado según producto) | |
| Velocidad de línea | 0,5 – 5 m/min (control por variador de frecuencia) | |
| Capacidad de carga | ≥ 50 kg por puesto | |
| Sistema eléctrico | Voltaje de control | CC 24 V (circuito de seguridad) |
| Alimentación | CA 380V, trifásico cinco hilos, 50 Hz | |
| Motor de accionamiento | Motor reductor de marca, 0,75 kW – 2,2 kW | |
| Sistema de control | PLC + HMI (opcional Siemens / Mitsubishi / Omron) | |
| Estaciones de prueba | Rango de presión de prueba | Agua: 0‑1,0 MPa; Aire: 0‑1,2 MPa |
| Ítems de prueba | Prueba de presión hidrostática, hermeticidad (fugas), caudal, seguridad eléctrica | |
| Tiempo de retención | 0‑999 s (ajustable desde HMI) | |
| Precisión de sensores | Transductor de presión: Clase 0,5 | |
| Sistema neumático | Presión de trabajo | 0,4 – 0,6 MPa |
| Consumo de aire | ≥ 300 L/min (fuente de aire suministrada por el cliente) | |
| Componentes principales | Cilindros de tope y elevación (opcional Airtac / SMC) | |
| Estructura general | Material del bastidor | Tubo cuadrado acero al carbono 40×80 mm, recubrimiento en polvo (RAL 7035) |
| Superficie de trabajo | Alfombra de goma antiestática 2 mm + tablero MDF de 18 mm | |
| Color de acabado | Gris computación (RAL7035) o personalizado | |
| Condiciones de operación | Condiciones ambientales | Temperatura: ‑5 ℃ ~ +45 ℃, humedad relativa: 45 % ~ 85 % HR |
| Nivel de ruido | ≤ 70 dB(A) |
4. Valor de Aplicación y Mantenimiento
Mediante una disposición productiva estandarizada, esta línea de producción transforma procesos manuales discontinuos en un flujo de trabajo continuo y automatizado. En la operación real, reduce las desviaciones de calidad generadas por errores humanos. De forma crucial, las estaciones de prueba de hermeticidad estandarizadas detectan defectos de fuga antes de la salida de fábrica, reduciendo considerablemente las reclamaciones de garantía. El mantenimiento rutinario se centra en la lubricación de cadenas, limpieza de sensores y drenaje de filtros neumáticos. Se recomienda revisar la tensión de las cadenas semanalmente y verificar el apriete de los terminales eléctricos mensualmente, para garantizar una operación estable a largo plazo y disminuir el costo total de propiedad (TCO).
