Este producto corresponde a una línea de producción de vehículos comerciales pesados, diseñada específicamente para vehículos de alta carga como camionetas pickup, camiones ligeros y SUV todoterreno. En comparación con las líneas convencionales de vehículos de pasajeros, este sistema cuenta con soportes de chasis reforzados y mecanismos de volteo especializados, adaptándose perfectamente a la construcción de carrocería sobre bastidor (estructura no portante). La línea admite la producción mixta de pickups de combustión interna y pickups eléctricas, satisfaciendo las exigencias de fabricación industrial de alta carga y alta cadencia.
1. Procesos Tecnológicos Principales
1.1 Montaje Modular y Volteo del Chasis
Atendiendo las características de construcción de carrocería sobre bastidor propias de las camionetas pickup, el sistema integra una máquina de volteo de chasis dedicada. El bastidor ingresa a la línea en posición invertida; el mecanismo de volteo ejecuta una rotación de 180°, permitiendo que los operarios realicen la instalación de ejes delanteros y traseros, ballestas de acero y ejes de transmisión en posición de pie y con ergonomía óptima. Esto mejora significativamente la seguridad en el puesto de trabajo y la eficiencia del montaje.
1.2 Acoplamiento de Cabina y Caja de Carga

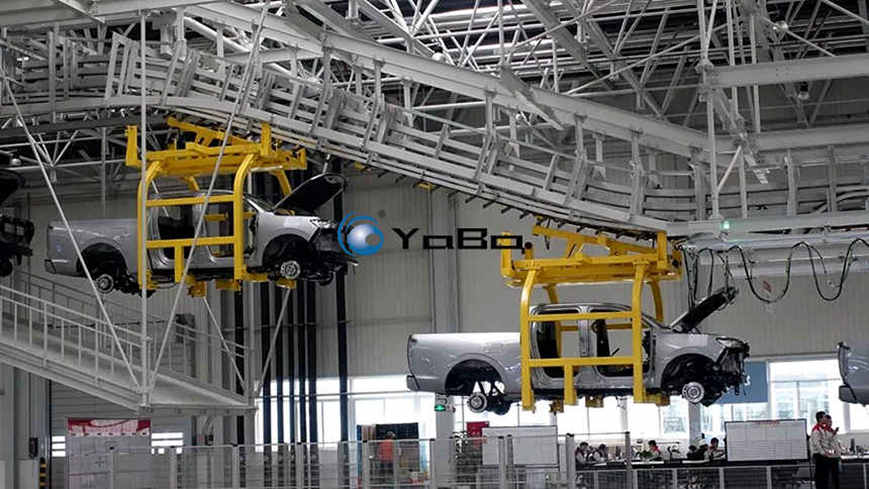

El sistema combina una línea de transporte aéreo EMS (Sistema de Monorraíl Electrificado) de alta resistencia con una línea de transporte de trineos de suelo. La línea aérea se encarga del posicionamiento preciso y la transferencia de la cabina, mientras que la línea de suelo transporta el pesado chasis. El sistema admite el cambio flexible entre cajas de carga largas y cortas, posibilitando la producción de flujo mixto de variantes de pickup de cabina doble (Dual Cab) y cabina simple (Single Cab).
1.3 Logística de Carga Pesada y Montaje en Línea
Toda la línea utiliza lechos de rodillos reforzados y trineos de alta resistencia, incrementando notablemente la capacidad de carga por estación. Las paletas de proceso integradas permiten, durante la circulación del chasis, realizar simultáneamente el tendido de mazos de cables, conexiones de tuberías y tratamientos NVH (ruido, vibración y aspereza) del chasis, optimizando las rutas logísticas dentro de la planta.
2. Tabla de Especificaciones Técnicas
| Categoría | Parámetro | Especificación Técnica |
|---|---|---|
| Máquina de Volteo de Chasis | Carga Nominal | ≤5000kg–8000kg (personalizable) |
| Ángulo de Volteo | 180° (automático/manual) | |
| Tiempo de Ciclo | ≤90 seg/unidad | |
| Modo de Accionamiento | Hidráulico/servomotor | |
| Transportador de Trineos de Suelo | Capacidad de Carga | ≤5000kg |
| Velocidad de Operación | 0,5–10m/min (variador de frecuencia) | |
| Precisión de Posicionamiento | ±1,0mm | |
| Potencia de Accionamiento | 7,5kW–11kW (tramos de carga pesada) | |
| Transportador Aéreo EMS | Capacidad de Carga | ≤1500kg (incluye utillajes) |
| Velocidad de Operación | 5–15m/min | |
| Luz entre Apoyos | Personalizado según distancia entre columnas de la nave | |
| Sistema de Control | Controlador Principal | Siemens S7‑1500 / Serie Q Mitsubishi |
| Interbloqueo de Seguridad | Cierre mecánico anti‑caída / cortina de seguridad |
3. Ventajas Principales
- Diseño Especializado por Aplicación: Mecanismos de volteo personalizados para chasis de pickup, que resuelven los desafíos del montaje con cargas pesadas.
- Estructura de Alta Rigidez: Las estructuras metálicas principales han sido validadas mediante análisis de elementos finitos (FEA), ofreciendo alta resistencia a la torsión frente a las solicitaciones de vehículos pesados.
- Fabricación Flexible: El sistema de programación inteligente basado en PLC se adapta fácilmente a distintas distancias entre ejes y longitudes de caja de carga.
- Alta Fiabilidad: Se emplean rodamientos y cadenas de grado industrial de carga pesada, garantizando un mayor tiempo medio entre fallos (MTBF).
4. Servicio y Soporte Técnico
Brindamos servicios integrales de extremo a extremo, que abarcan desde el relevamiento de distribución de planta y el diseño de procesos hasta la instalación y puesta en marcha de equipos llave en mano. Los servicios incluyen capacitación presencial de operadores y soporte técnico de mantenimiento de por vida. Nos especializamos en proyectos internacionales y ofrecemos soluciones de líneas de montaje CKD/SKD, con entrega modular en contenedores.
