I. Presentación General

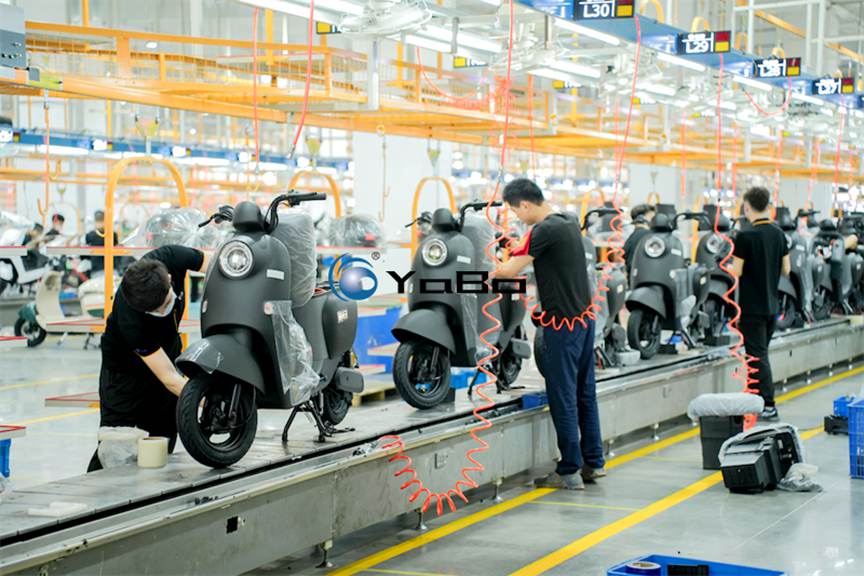

La línea de montaje de bicicletas eléctricas es un sistema de ensamblaje tridimensional que combina transportadores de cadena de placas de suelo y transportadores suspendidos aéreos, diseñado especialmente para bicicletas eléctricas, ciclomotores eléctricos y motocicletas eléctricas. Tal como se muestra en la imagen, la línea de montaje de bicicletas eléctricas adopta una cadena de placas como línea principal para el montaje de vehículos, y un transportador suspendido como línea auxiliar para la distribución de piezas, formando un modelo de producción de circulación cruzada tridimensional: “montaje en suelo + logística aérea”. Es ampliamente utilizada en el sub‑ensamblaje, montaje final, depuración y pruebas de vehículos eléctricos de dos y tres ruedas.
La línea de producción de bicicletas eléctricas está compuesta por guías de estructura de acero, cadenas de placas curvas y cadenas de rodillos de agujas especiales. Las placas de cadena arrastran los vehículos para realizar una operación circular plana y cumplir los objetivos del proceso productivo. Toda la línea de montaje de bicicletas eléctricas adopta un modo de montaje modular, y la cantidad de estaciones de trabajo se configura según los requisitos del proceso. Al mismo tiempo, se puede integrar con elevadores, líneas suspendidas y robots de manipulación automática para formar un sistema de producción de circulación cruzada tridimensional completo.
La línea de montaje de bicicletas eléctricas equilibra la flexibilidad del montaje manual y la eficiencia del transporte automatizado. Es apta tanto para la producción masiva de un solo modelo, como para la producción de flujo mixto de múltiples modelos mediante el ajuste de utillajes y estaciones de trabajo. Constituye el equipo principal para que los fabricantes modernos de bicicletas eléctricas logren la producción esbelta, reducir costos y mejorar la eficiencia.
II. Flujo del Proceso
El flujo de proceso de la línea de montaje de bicicletas eléctricas sigue el principio de ensamblaje: “primero piezas básicas, luego conjuntos; primero componentes internos, luego piezas de apariencia; primero piezas pesadas, luego piezas ligeras”. El proceso típico es el siguiente:
- Preparación y pre‑ensamblaje de componentes Antes de iniciar la producción, componentes como cuadros, motores, paquetes de baterías, controladores, amortiguadores, cubos y piezas plásticas pasan la inspección de recepción. Posteriormente se distribuyen a cada estación mediante el transportador suspendido aéreo o AGV de la línea de montaje de bicicletas eléctricas. Algunos componentes (motores y ruedas traseras, horquillas delanteras y amortiguadores) pueden pre‑ensamblarse en la zona de sub‑ensamblaje como módulos antes de ingresar a la línea, reduciendo el tiempo de montaje en la línea principal.
- Carga del cuadro y montaje básico Las placas de utillaje vacías son enviadas desde la línea de retorno inferior al inicio de la línea a través de un elevador. Los operarios elevan el cuadro soldado sobre la placa de utillaje para su posicionamiento y sujeción. A continuación se instalan secuencialmente la columna de dirección, horquilla delantera, caballete principal y reposapiés. Esta etapa construye principalmente el “esqueleto” del vehículo y es un eslabón fundamental de la línea de montaje de bicicletas eléctricas.
- Instalación del sistema de propulsión En las estaciones siguientes se instala el motor (o motor de cubo), se coloca el paquete de baterías en su compartimento, se fija el controlador y se realiza el cableado de alta potencia. Esta es la sección de montaje central de la línea de montaje de bicicletas eléctricas, con requisitos muy estrictos sobre control de par de apriete, protección aislante y sellado impermeable. Generalmente se equipa con máquinas de apriete controladas por par y equipos de prueba de aislamiento.
- Montaje del tren de rodaje y sistema de frenos Se instalan secuencialmente los conjuntos de ruedas delanteras y traseras, se monta el sistema de frenos (freno de disco / freno de tambor) y se conectan los componentes de transmisión (cadena / correa). En la línea de montaje de bicicletas eléctricas, las ruedas deben someterse a pruebas de equilibrio dinámico antes de su instalación para garantizar la estabilidad de conducción.
- Tendido de mazos de cables y conexiones eléctricas Se tiende el mazo de cables de baja tensión de todo el vehículo según los planos de proceso, y se conectan componentes eléctricos como luces, instrumentos, mandos de aceleración, interruptores de corte por freno, bocinas y dispositivos antirrobo. En esta estación de la línea de montaje de bicicletas eléctricas, se debe garantizar que los conectores estén bien encajados, la polaridad sea correcta y los cables no presenten interferencias ni desgastes.
- Montaje de piezas de apariencia y funcionales Se instalan cubiertas de apariencia como asientos, cojines, paneles laterales, carenados delanteros, espejos retrovisores y paragolpes, además de piezas funcionales como puertos de cargador y cajas de almacenamiento. En la línea de montaje de bicicletas eléctricas, esta etapa requiere una protección superficial rigurosa para evitar rayar la pintura.
- Inspección y depuración del vehículo El vehículo ensamblado ingresa a la estación de inspección para las siguientes comprobaciones secuenciales:
- Inspección estática: reapriete de par de elementos de fijación, prueba de continuidad e aislamiento del circuito, verificación de sellado de baterías;
- Pruebas dinámicas: rendimiento del motor, velocidad máxima, aceleración, rendimiento de frenos, posición de haces luminosos, error de indicación del velocímetro;
- Prueba de rodaje: prueba de conducción de 3‑10 km para verificar arranque, dirección, frenos y ruidos anómalos.
- Salida de línea y almacenamiento Los vehículos calificados se descargan al final de la línea de montaje de bicicletas eléctricas, se limpian, se etiquetan, se embalan y se almacenan. Las placas de utillaje vacías circulan nuevamente al inicio de la línea mediante el sistema de retorno para iniciar el siguiente ciclo.
III. Especificaciones Técnicas
Las siguientes son especificaciones típicas de la línea de montaje de bicicletas eléctricas. Es importante destacar que se trata de un equipo personalizado no estándar. Todos los parámetros deben diseñarse según las condiciones de taller, especificaciones de producto, programa de producción y requisitos de proceso del cliente. La tabla es solo para referencia del sector:
| Parámetro | Rango Típico | Descripción |
|---|---|---|
| Formato de línea | Cadena de placas simple/doble, circulación superior‑inferior | Cadena doble transporta separadamente carrocería y paquete de baterías; circulación superior‑inferior permite retorno automático de placas de utillaje |
| Longitud de línea | 30 m ~ 120 m | Personalizada según estaciones y distribución de planta; diseño recto, en U o circular |
| Ancho de línea | 0,6 m ~ 1,2 m | Definido por distancia entre ejes y tamaño de placa de utillaje |
| Distancia entre estaciones | 2,2 m ~ 5 m | Distribución uniforme según tiempo de operación, ajustable |
| Cantidad de estaciones | 15‑40 | Según complejidad del montaje, con interfaces de expansión reservadas |
| Altura de superficie de trabajo | 560 mm‑750 mm (ajustable) | Ergonómica; algunas estaciones pueden equiparse con mecanismos de elevación |
| Velocidad de transporte | 0‑5 m/min (regulación continua por variador) | Modo continuo o cíclico, ajustable en tiempo real |
| Método de control | PLC + variador / regulación electromagnética | PLC Mitsubishi, variador Schneider; visualización digital y compatibilidad con MES |
| Modo de operación | Funcionamiento continuo / cíclico | Tiempo de ciclo: 15‑30 min/unidad, configurable por capacidad de producción |
| Capacidad de carga por estación | 100‑500 kg (ligera); hasta 2 T (pesada) | Cadena ligera para bicicletas eléctricas; cadena pesada para motocicletas y triciclos eléctricos |
| Potencia de accionamiento | 1,5 kW‑3 kW (reductor + variador) | Accionamiento independiente superior‑inferior; marcas opcionales SEW, Nord |
| Voltaje / aire comprimido | 380 V/220 V; 4‑7 Bar | Cada estación con conexiones rápidas de aire y tomas de corriente |
| Línea transportadora suspendida | Velocidad 20‑40 m/min; carga según diseño | Distribución aérea de piezas, sincronizada con línea principal |
| Material placa utillaje | Acero carbono / acero inoxidable / PVC / acero plástico | Superficie con goma antideslizante opcional, utillajes de posicionamiento y barras conductoras |
| Configuración estándar | Luces fluorescentes, ventiladores, tableros de dibujo, cajas de herramientas, cajas de material | Opcional: cortinas de seguridad, cables Andon, muñequeras antiestáticas, pistas de prueba energizadas |
Puntos clave de personalización
- Planificación de capacidad: Ajustando tiempo de ciclo y número de estaciones, la línea de montaje de bicicletas eléctricas alcanza una producción anual por turno de 3 000 hasta 50 000 unidades.
- Compatibilidad de modelos: Gracias a placas de utillaje de anchura ajustable y utillajes modulares, la línea de producción de bicicletas eléctricas permite la producción mixta de bicicletas y motocicletas eléctricas.
- Actualización inteligente: Se pueden agregar módulos de inspección visual, apriete automático, recolección de datos MES y paneles electrónicos, avanzando hacia la Industria 4.0.
En resumen, la línea de montaje de bicicletas eléctricas logra una sinergia eficiente entre el montaje de vehículos y la distribución de materiales mediante la combinación integrada de líneas de cadena de placas y líneas suspendidas. Su concepto de diseño modular y flexible, junto con parámetros totalmente personalizables, satisface las necesidades diversas de fabricantes de bicicletas eléctricas de diferentes escalas. Es equipo clave para mejorar la eficiencia de montaje, garantizar la calidad del producto y reducir la intensidad de mano de obra.
