1 Categorías de productos y escenarios de aplicación
La línea de flujo de triciclos está orientada a la producción industrial en masa de triciclos motorizados. Los productos se dividen según dos dimensiones —fuente de potencia y escenario de uso— y cubren cuatro categorías principales.
Por tipo de potencia, se distinguen modelos eléctricos y modelos de combustible. Los triciclos eléctricos ocupan actualmente la corriente principal del mercado: funcionan con bajo ruido y bajos costos de mantenimiento, por lo que se utilizan ampliamente en la distribución urbana, el transporte personal y las operaciones de saneamiento. Los modelos de combustible son principalmente de tipo diésel, con gran par motor y alta durabilidad, y siguen siendo muy empleados en trabajos agrícolas de carga pesada en zonas montañosas; los primeros modelos de gasolina han quedado básicamente fuera de la producción de vehículos nuevos.
Por escenario de aplicación, se incluyen cuatro categorías mainstream:
| Categoría | Características principales | Escenarios de aplicación |
|---|---|---|
| Tipo carga | Estructura de plataforma abierta o carrocería cerrada, con gran volumen de caja de carga trasera | Transporte de materiales de construcción, frutas y hortalizas, paquetes de mensajería y agua embotellada; modelo principal en mercados mayoristas urbano-rurales y centros logísticos |
| Tipo pasajero / triciclo cerrado para adultos mayores | Carrocería totalmente cerrada con techo y ventanas; se puede equipar con calefacción y aire acondicionado, protegido de las inclemencias | Traslado de niños, compras diarias y visitas para personas de edad media y adultos mayores en zonas urbanas y rurales; la categoría con mayor volumen y reconocimiento del mercado |
| Tipo agrícola | Gran altura libre al suelo, neumáticos reforzados, motor diésel con marchas de alta y baja velocidad, mayormente equipado con caja basculante hidráulica | Terrenos agrícolas, caminos montañosos accidentados, huertos y campos en terrazas. Marcas representativas: Shifeng, Wuzheng |
| Tipo especial / personalizado industrial | Modificaciones aprobadas de fábrica sobre chasis de uso general | Camiones de basura de saneamiento, vehículos de transporte en minas y fábricas, vehículos de servicio alimentario, etc.; adquiridos por lotes a través de canales industriales |
Estas cuatro categorías presentan diferencias notables en estructura exterior y procesos de montaje, pero todas pueden completar el montaje completo en una misma línea de flujo de triciclos.
2 Introducción al equipo de la línea de flujo

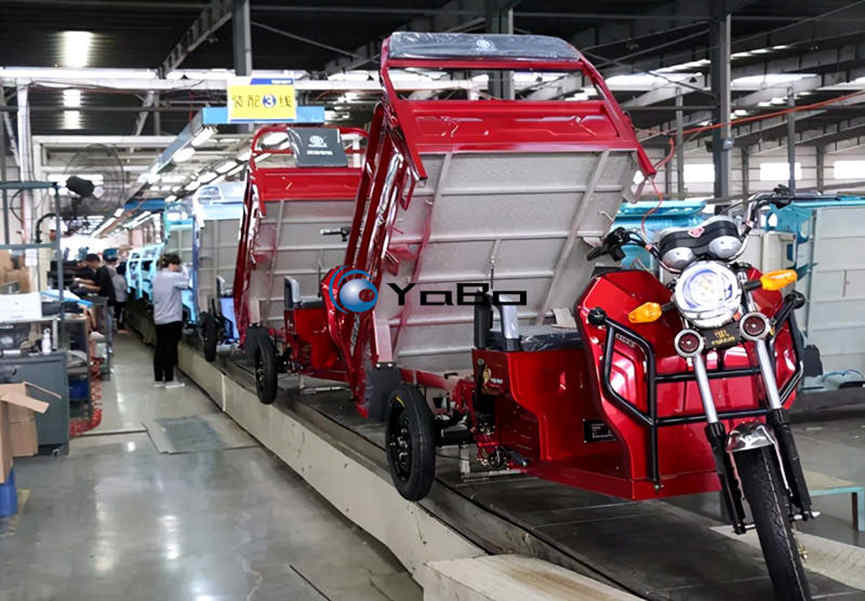

Convertir componentes dispersos en vehículos terminados depende de la línea de flujo de triciclos (también conocida en la industria como línea de transporte por cadena de placas). Es el equipo central para que los fabricantes de triciclos eléctricos y motocicletas de tres ruedas logren una producción a gran escala y estandarizada.
Una línea de flujo completa se compone de componentes de precisión: guías de estructura de acero, cadenas de placas de acero, cadenas de rodillos de manguito especiales, unidades de accionamiento, dispositivos de tensado y utillajes de fijación. El equipo arrastra el chasis mediante las placas de la cadena para realizar un movimiento plano circular, y completa secuencialmente todos los procesos según el tiempo de ciclo: posicionamiento del chasis, montaje del conjunto propulsor, instalación de tanque de combustible / batería, conexión de tuberías, tendido de arneses, montaje de neumáticos e instalación de cabina.
En comparación con el montaje manual tradicional, la línea de flujo logra la estandarización y el control por tiempo de ciclo del proceso productivo, aumentando la eficiencia en un 30-50% en promedio, reduciendo significativamente los costos de mano de obra y los errores de montaje. Es el equipo productivo indispensable para las fábricas modernas de triciclos.
En grandes empresas manufactureras, la línea de flujo suele combinarse con equipos automatizados como cadenas suspendidas y plataformas elevadoras, y se subdivide en tres módulos según el proceso: Línea de premontaje de chasis → Línea de montaje principal → Línea de inspección y puesta a punto
3 Flujo de proceso estándar
La secuencia estándar de montaje final de la línea de flujo de triciclos es la siguiente: Carga y elevación del chasis → Instalación de tanque de combustible y tuberías → Montaje del mecanismo de control de transmisión → Instalación del direccionador → Montaje de mecanismos de freno y dirección → Instalación de soportes de neumáticos, silenciador y filtro de aire → Elevación e instalación del conjunto motor / caja de cambios → Conexión del árbol de transmisión → Montaje de radiador y componentes de refrigeración → Tendido del arnés eléctrico completo → Montaje de la cabina → Instalación de batería → Montaje de neumáticos y neumático de repuesto → Ajuste de paragolpes y reposapiés → Llenado de refrigerante y fluido hidráulico de dirección → Inspección y ajuste general → Salida de línea y transferencia a etapa de puesta a punto
4 Adaptación flexible a múltiples modelos
Correspondiendo a las cuatro categorías de triciclos del capítulo anterior, la línea de flujo ofrece diseños de proceso y configuraciones estructurales diferenciadas, logrando verdaderamente “una línea, múltiples usos”.
| Modelo adaptado | Enfoque de proceso y estructura | Puntos clave de diseño |
|---|---|---|
| Triciclo de carga pesada / agrícola | Ampliación del cuerpo de línea, placas de cadena más gruesas, refuerzo de la capacidad de carga | Los modelos agrícolas basculantes adoptan estructura de cadena de placas tipo fosa; el accionamiento principal cuenta con protección contra sobrecarga, con diseño anti-desviación y antivibración |
| Triciclo cerrado de pasajero / adultos mayores | Puestos adicionales para montaje de puertas, ventanas, interiores y tuberías de climatización | Disposición de puestos más densa, para satisfacer el montaje fino de interiores |
| Triciclo eléctrico | Puestos reservados para elevación de paquete de baterías y conexión de arneses de alta y baja tensión | Adaptado al ritmo de montaje de conjuntos propulsores puramente eléctricos |
| Triciclo de combustible | Puestos exclusivos para tanque de combustible, líneas de combustible, silenciador y elevación de motor | Disposición de puestos muy distinta a la de los modelos eléctricos, con segmentación clara del proceso |
| Línea modular flexible | Cambio rápido entre modelos de combustible y eléctricos, tiempo de conmutación ≤ 30 min | Línea en forma de U: para carga mediana y pequeña (≤ 1 t, ciclo por unidad 3-5 min); línea recta + solución AGV: para modelos agrícolas pesados (≥ 2 t, ciclo por unidad 8-12 min) |
5 Visión general de parámetros centrales
La línea de flujo de triciclos es un equipo personalizado no estándar. La siguiente tabla muestra los rangos generales de la industria; los parámetros específicos estarán sujetos al modelo de vehículo y al plan de capacidad del cliente.
| Elemento de parámetro | Rango común / valor típico | Observación |
|---|---|---|
| Longitud total de la línea | 30 – 100 m | Longitud estándar 30 m; en escenarios de alta capacidad pesada puede alcanzar 80-100 m o más |
| Ancho total de la línea | 600 – 1000 mm | 710 mm de uso común para modelos eléctricos; para líneas de motocicletas / vehículos automotrices de tres ruedas puede alcanzar 1100-1150 mm |
| Especificación de placa de cadena | Largo 450-600 mm × ancho 198-200 mm | Placa de acero laminado en frío de 2-3 mm, superficie galvanizada; placas de utillaje de 3 mm de espesor |
| Altura de trabajo | 500 mm (±10 mm ajustable) | Diseño ergonómico, reduce la fatiga del trabajador |
| Velocidad de funcionamiento | 0.3 – 6 m/min, regulación por variador de frecuencia | Soporta modo continuo y modo por tiempo de ciclo |
| Capacidad de carga por punto | 200 – 500 kg | Cumple el transporte de piezas pesadas como chasis, motores y cajas de carga |
| Cantidad de puestos | 13 – 18 unidades | Un juego de utillaje de posicionamiento cada 2-3,2 metros |
| Configuración de potencia | Motor de velocidad variable de 3 – 5,5 HP + variador de frecuencia | Alimentación 380V, equipado de serie con variadores de marcas como Shihlin de Taiwán |
| Instalaciones auxiliares de línea | Tuberías de aire por ambos lados, tomacorrientes 220V, cajas de herramientas, cajas de piezas, iluminación, parada de emergencia | Cada puesto cuenta con acoplador neumático rápido, tomacorriente universal y lámpara fluorescente de 40W |
6 Caso de configuración típica
Línea de montaje estándar de triciclos eléctricos de 30 m (solución estándar para capacidad media y pequeña)
| Elemento | Detalles de configuración |
|---|---|
| Longitud de la línea | 30 m |
| Ancho de la línea | 710 mm |
| Altura de trabajo | 500 mm |
| Cantidad de puestos | 13 puestos de posicionamiento |
| Especificación de placa de cadena | 500 × 200 × 2 mm (acero laminado en frío) |
| Velocidad de la línea | 0.6 – 6 m/min (modo doble: continuo / por ciclo) |
| Modelos adaptados | Triciclos eléctricos (carga, transporte doméstico) |
7 Servicios de personalización
Todos los parámetros de la línea de flujo se personalizan exclusivamente según el posicionamiento del producto y los objetivos de capacidad del cliente:
- Vehículos de carga pesada / agrícolas: el chasis y la caja de carga tienen peso elevado, por lo que el ancho de línea debe superar los 1000 mm, el espesor de placa de cadena se selecciona de 3 mm, y la estructura de carga se refuerza integralmente.
- Modelos cerrados de pasajero para adultos mayores: un ancho de 600-800 mm es suficiente, y el proceso se centra en aumentar la densidad de puestos de montaje de interiores.
Ofrecemos servicio integral de una sola parada: diseño de soluciones → fabricación de equipos → instalación y puesta a punto → mantenimiento postventa, garantizando que la línea productiva se adapte perfectamente a sus necesidades de fabricación.
