Línea de Producción y Montaje Inteligente de Vehículos Eléctricos (Sudamérica)
Esta línea de producción de vehículos eléctricos corresponde a un sistema de transporte y montaje flexible e inteligente, desarrollado especialmente para procesos de fabricación de vehículos de nueva energía. Como equipo principal de la línea de montaje de vehículos eléctricos, integra tres módulos esenciales: sistema de monorraíl electrificado aéreo EMS, transporte de trineos de suelo y sistema de acoplamiento de chasis. El equipo está diseñado para la producción mixta de vehículos eléctricos de batería (BEV) y vehículos híbridos enchufables (PHEV), priorizando una alta cadencia de producción, precisión de montaje y flexibilidad operativa. Garantiza la logística automatizada desde el taller de carrocería hasta el montaje final, admitiendo una capacidad productiva anual de 100.000 a 300.000 unidades.
1. Posicionamiento del Producto
Como equipo logístico central de la línea de producción de vehículos eléctricos, el sistema adopta un diseño modular que permite un despliegue rápido y una escalabilidad flexible. Las líneas principales y secundarias se personalizan según la distribución de cada planta industrial, adaptándose a las distancias entre ejes y requisitos de carga de las plataformas de vehículos eléctricos más utilizadas. La estructura cuenta con un refuerzo estructural específico para soportar componentes pesados propios de los vehículos de nueva energía, como paquetes de baterías y sistemas de accionamiento eléctrico.
2. Funciones Principales del Sistema
Transporte y acumulación de carrocería en bruto (BIW) por sistema EMS aéreo

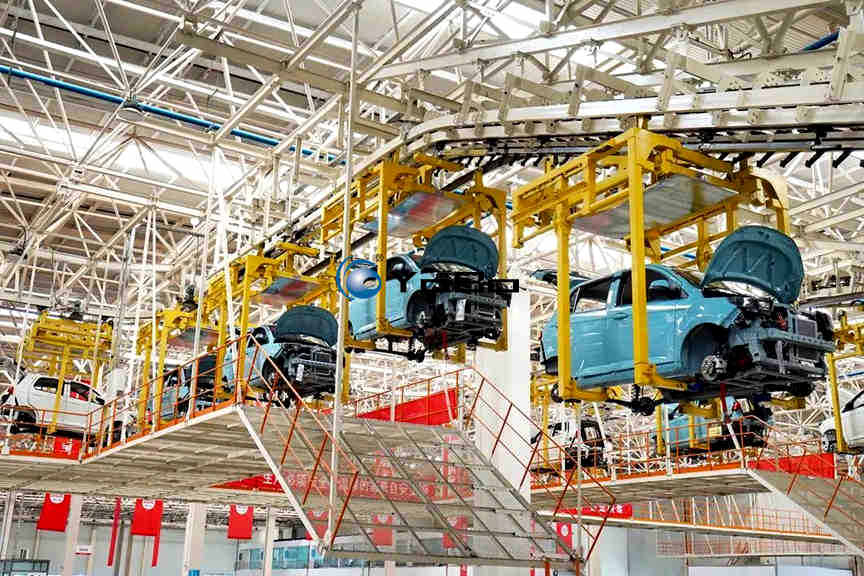

El sistema de monorraíl electrificado EMS traslada las carrocerías en bruto soldadas desde el taller de carrocería hasta la zona de montaje final de la línea de montaje de vehículos eléctricos. Cuenta con funciones de acumulación en línea y transferencia automática. La vía de rodadura está fabricada en acero de alta resistencia, con una capacidad de carga unitaria de hasta 800 kg, velocidad variable de 5 a 20 m/min y precisión de parada de ±2 mm.
Circulación de transporte de suelo por trineos
El sistema de transporte por trineos de suelo moviliza la carrocería entre cada estación de trabajo, facilitando el montaje modular de puertas, asientos, tableros de instrumentos y otros componentes de carrocería. La altura de transporte está configurada en 800 mm, con espaciamientos de estación ajustables. La potencia de accionamiento oscila entre 5,5 y 7,5 kW, cumpliendo con los requisitos de operación continua e ininterrumpida en la línea de producción de vehículos eléctricos.
Acoplamiento preciso de chasis y paquete de baterías

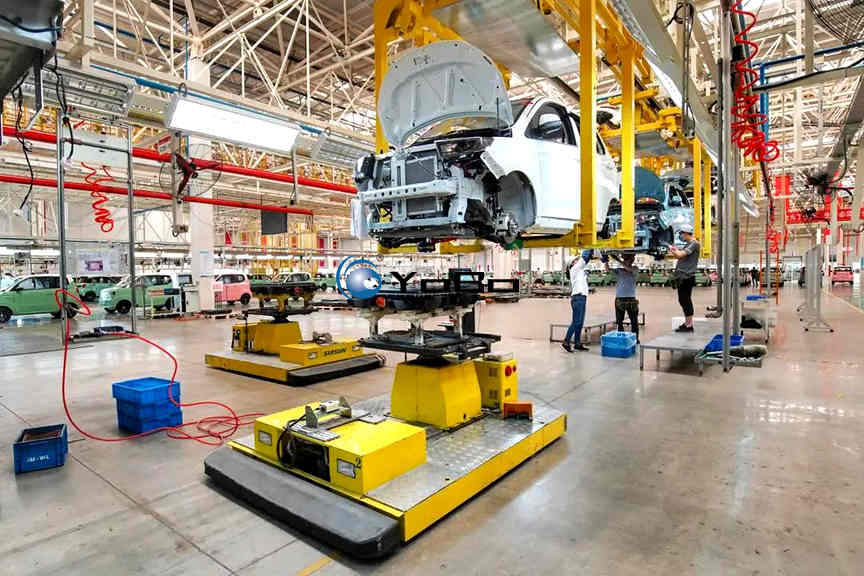

Se utilizan AGV de doble elevación o transportadores EMS para realizar el acoplamiento exacto entre carrocería y módulo de chasis. Equipados con sistemas de posicionamiento por visión, los mecanismos de elevación logran una precisión de alineación de ±0,5 mm, garantizando una desviación cero en los orificios de fijación del paquete de baterías. Los AGV presentan una capacidad de elevación máxima de 2000 kg y admiten navegación por clavos magnéticos y láser.
Cambio flexible de múltiples modelos
Mediante el reconocimiento de identificación de trineos y la programación inteligente basada en PLC, la línea de montaje de vehículos eléctricos permite la producción mixta sin interrupciones entre distintas plataformas vehiculares. Los mecanismos automáticos de ajuste de ancho en estaciones clave reducen el tiempo de cambio de modelo a menos de 3 minutos, mejorando considerablemente la tasa de utilización general del equipo (OEE).
Seguridad y trazabilidad de calidad
Toda la línea está equipada con cortinas de seguridad, cuerdas de parada de emergencia y dispositivos anticolisión. Las estaciones críticas integran sistemas de gestión de par de apriete, cuyos datos se cargan en tiempo real al sistema MES, logrando una trazabilidad completa de todo el proceso de montaje de la línea de producción de vehículos eléctricos.
3. Especificaciones Técnicas
|
Categoría
|
Parámetro
|
Especificación
|
|---|---|---|
|
Transporte de Suelo
|
Capacidad de Carga
|
≤ 3500 kg
|
|
Velocidad
|
0,5 – 12 m/min
|
|
|
Precisión de Posicionamiento
|
± 1,0 mm
|
|
|
Potencia de Accionamiento
|
5,5 – 7,5 kW
|
|
|
Sistema Aéreo EMS
|
Capacidad de Carga
|
≤ 800 kg
|
|
Velocidad
|
5 – 20 m/min
|
|
|
Capacidad de Inclinación
|
≤ 5°
|
|
|
Precisión de Posicionamiento
|
± 2,0 mm
|
|
|
Sistema de Acoplamiento AGV
|
Capacidad de Elevación
|
≤ 2000 kg
|
|
Carrera de Elevación
|
1200 – 1800 mm
|
|
|
Navegación / Repetibilidad
|
Clavo Magnético / Láser ± 5,0 mm
|
|
|
Sistema de Control
|
Control Principal
|
PLC Siemens S7-1500
|
|
Comunicación
|
Profinet / Ethernet Industrial
|
|
|
Diagnóstico
|
Monitoreo Remoto y Registro de Datos
|
4. Ventajas Principales del Equipo
Flexibilidad y Alta Eficiencia: La línea de producción de vehículos eléctricos soporta producción mixta de múltiples modelos y cambios rápidos de configuración, logrando un índice OEE superior al 90%.
Precisión y Estabilidad: La precisión de acoplamiento clave alcanza ±0,5 mm, con un tiempo medio entre fallos MTBF ≥ 2000 horas.
Conectividad Inteligente: El intercambio de datos entre PLC y MES permite un control digital integral de todo el proceso productivo.
Seguridad y Durabilidad: Componentes principales con grado de protección IP65, ruido de operación ≤ 75 dB y vida útil de equipo ≥ 10 años.
5. Servicio y Soporte Técnico
Brindamos un servicio integral para línea de montaje de vehículos eléctricos, que incluye diseño conceptual, fabricación industrial, instalación en planta, puesta en marcha y capacitación de operadores. El equipo cuenta con garantía de 12 meses y soporte técnico de por vida. Contamos con inventario de repuestos en regiones clave para garantizar respuesta técnica en 24 horas.
