Descripción del Producto

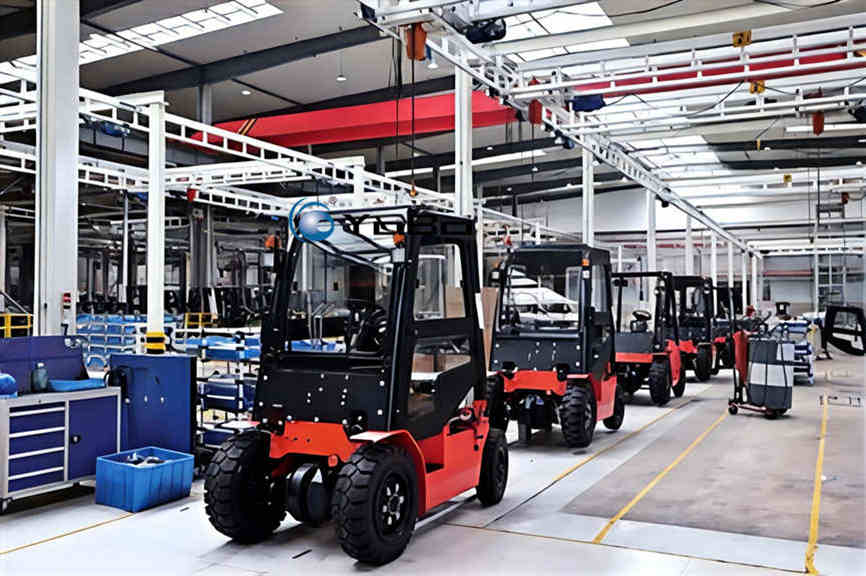

Esta línea de flujo automatizada de transporte y montaje está diseñada especialmente para el montaje final de montacargas completos. Permite la producción mixta de distintos modelos: montacargas de combustión interna, montacargas eléctricos y montacargas para bodega. El equipo tiene como elemento principal un sistema de transporte por cadena de tracción sobre el suelo, complementado con carros de montaje, utillaje de puesto de trabajo y sistemas logísticos laterales. Cubre todo el proceso, desde la carga del chasis hasta la salida del vehículo terminado.
Todos los indicadores clave como la longitud de la línea, cantidad de puestos de trabajo, dimensiones de los carros y capacidad de carga se pueden personalizar, adaptándose a los objetivos de producción y a la distribución física de la fábrica. Como equipo de proceso fundamental para que los fabricantes de montacargas amplíen su producción y mantengan la uniformidad del producto, mejora las condiciones de trabajo y posibilita una producción masiva estandarizada.
Sistema de Transporte: Cadena de Tracción Empotrada + Carros Portadores
La línea adopta una cadena de tracción empotrada en el suelo. La cadena se desplaza a velocidad constante dentro de una zanja en el piso; los carros de montaje se mueven al acoplar sus pasadores con la cadena. Al llegar a un puesto de trabajo, los carros se desacoplan automáticamente y se bloquean en posición. Una vez finalizada la operación, vuelven a acoplarse para seguir avanzando.
Los carros se fabrican a medida según las dimensiones del chasis del montacargas. Toman directamente el chasis como referencia de montaje para soportar la pieza de trabajo, evitando traslados secundarios. El piso no presenta obstáculos elevados, por lo que el tránsito del personal y el suministro de materiales no interfieren entre sí, mejorando la seguridad en planta.
Parámetros Principales del Sistema de Transporte (Personalizables)
| Parámetro | Configuración Estándar | Observación |
|---|---|---|
| Paso de cadena | 160～250 mm | Seleccionado según capacidad de carga |
| Velocidad de transporte | 0,5～6 m/min, control por variador de frecuencia | Personalizable |
| Dimensiones superiores del carro | 2400×1400 mm | Para montacargas de 1,5‑5 toneladas; máximo personalizable hasta 5000×2200 mm |
| Capacidad de carga por carro | 3～10 t | Personalizable según tonelaje del montacargas |
| Altura del carro sobre el suelo | ≤150 mm | Diseño de perfil bajo, facilita carga y descarga |
| Potencia del motor de accionamiento | 3～7,5 kW | Configurado según longitud de la línea |
| Profundidad de zanja | 400～600 mm | Incluye espacio para mantenimiento |
Distribución de Puestos y Flujo de Proceso
La línea de flujo se divide en puestos independientes siguiendo la secuencia de fabricación. El flujo de trabajo estándar incluye: carga de chasis, instalación de eje motriz y eje direccional, montaje del conjunto propulsor, conexión de estación hidráulica y tuberías, montaje por elevación de mástil, instalación de contrapeso, montaje de neumáticos, instalación de cabina y protección superior, montaje de arneses eléctricos e instrumentos, montaje de asiento y piezas interiores, llenado de fluidos.
El puesto de mástil cuenta con equipos de elevación; el puesto de llenado dispone de máquinas de llenado cuantitativo. Los puestos de apriete están dotados de herramientas con control de torque y sistemas de adquisición de datos, garantizando la trazabilidad de los procesos críticos.
Parámetros Generales de Planificación de la Línea (Personalizables)
表格
| Parámetro | Configuración Estándar | Observación |
|---|---|---|
| Longitud total de la línea | 60～150 m | Disponible en disposición recta / en L / en U |
| Distancia entre puestos | 3,5～6 m | Definido según longitud del montacargas + espacio de operación |
| Cantidad de puestos de trabajo | 12～30 unidades | Dividido según requisitos de proceso |
| Tiempo de ciclo | 10～60 min/unidad | Definido según plan de producción |
| Ancho de zona de operación lateral | 1,5～2,5 m | Incluye espacio para estanterías y circulación |
| Capacidad anual de referencia (turno simple) | 5000～30000 unidades | Calculado según tiempo de ciclo y régimen de turnos |
Logística Lateral y Ergonomía
A ambos lados de la línea de flujo se instalan estanterías y cajas de material estandarizadas para garantizar el suministro en posición fija. Los componentes grandes se cargan mediante puentes grúa o grúas de brazo oscilante (capacidad 0,5‑5 t, personalizable por peso de pieza). Las piezas medianas y pequeñas se reponen mediante carros de repuesto siguiendo el tiempo de ciclo.
Cada puesto dispone de amplio espacio de trabajo, y la altura de montaje cumple con criterios ergonómicos. A lo largo de la línea se suministran iluminación de puesto (iluminancia ≥500 lx), conexiones de aire comprimido (0,6～0,8 MPa) y tomas de corriente. La línea puede detenerse para realizar tareas, reduciendo la fatiga del operario y disminuyendo errores de montaje.
Producción Mixta Flexible y Diseño de Tiempo de Ciclo
Esta línea de flujo admite la producción mixta de montacargas de distinto tonelaje y tipo de propulsión. El cambio de modelo solo requiere actualizar la documentación de proceso y los materiales correspondientes en cada puesto, sin modificar ningún componente físico. El tiempo de ciclo se ajusta mediante variador de frecuencia dentro del rango de 10‑60 minutos.
La longitud de la línea y la cantidad de puestos se adaptan al portafolio de productos del cliente. Es apta tanto para producción en gran serie como para pedidos de lotes pequeños y gran variedad de modelos.
Zona de Pruebas al Final de Línea
El final de la línea de flujo conecta con el área de pruebas de producto terminado. Las pruebas comprenden: ensayo de elevación de mástil, ajuste de tensión de cadena y nivelación de horquillas, prueba con carga nominal, inspección de rendimiento de frenos y dirección, control de estanqueidad hidráulica y revisión estética general.
La cantidad de puestos de prueba y el tamaño del área de ensayo se personalizan según el tiempo de ciclo de verificación, asegurando que cada montacargas cumpla con las especificaciones de fábrica al salir de la línea.
Características del Producto
- Estructura robusta: El sistema de transporte por cadena de tracción soporta cargas de 3‑10 toneladas, con larga vida útil, adaptado a las condiciones severas del montaje de montacargas.
- Producción mixta flexible: Permite el montaje conjunto de montacargas de combustión interna y eléctricos; cambio de modelo sin costos de modificación de hardware.
- Control de calidad: Los puestos críticos cuentan con control de torque y volumen de llenado, con trazabilidad de datos de producción.
- Totalmente personalizable: Longitud de línea, cantidad de puestos, tiempo de ciclo, dimensiones de carros, capacidad de carga y disposición se ajustan a la capacidad productiva y las instalaciones de la fábrica.
- Entrega llave en mano: Servicio integral que abarca planificación y diseño, fabricación e instalación, puesta en marcha y aceptación, capacitación postventa.
Esta línea de flujo se utiliza ampliamente en talleres de montaje final de fabricantes de montacargas, ayudando a los clientes a incrementar la producción y mejorar la calidad. Todos los parámetros indicados son valores de referencia estándar. La solución definitiva se elaborará tomando en cuenta su catálogo de productos, plan de producción y planos de planta. Ofrecemos soluciones personalizadas y planos de distribución gratuitos. Quedamos a su disposición para consultas y negociaciones.
