I. Panorama de la industria de postes de carga
Los postes de carga de corriente continua son equipos esenciales de infraestructura de recarga para vehículos eléctricos. Convierten la corriente alterna trifásica de 380 V en corriente continua de alta tensión mediante unidades de conversión de potencia internas, para cargar directamente la batería de tracción del vehículo, sin depender del cargador a bordo OBC.
Actualmente, la potencia nominal de los equipos comerciales va de 60 kW a 480 kW; los modelos de carga ultrarrápida alcanzan hasta 600‑1440 kW. El rango de tensión de salida habitual es de 200‑1000 V CC, compatible con plataformas de vehículos de 400 V y 800 V. Las pistolas de refrigeración líquida soportan corrientes continuas máximas de 600‑800 A para una carga rápida de alta potencia. Los modelos para exterior cuentan generalmente con un grado de protección ≥IP54 y deben cumplir las normas nacionales GB/T 18487.1 y GB/T 20234.3 sobre seguridad eléctrica, interfaces y aislamiento.
Se distinguen dos formatos principales: postes de carga de corriente continua integrados y unidades de carga separadas. El peso unitario ronda entre 150 kg y 400 kg. Su interior integra módulos de potencia, placas de control principal, unidades de comunicación BMS, circuitos de distribución de alta tensión, sistemas de refrigeración y conjuntos de cables y pistolas de carga. Cuentan con una gran densidad de cableado de alta tensión y señales, lo que genera numerosos puntos de control de seguridad. Exigen gran consistencia en el montaje, procesos de cableado de alta tensión rigurosos y pruebas completas del equipo terminado.
Con el aumento del parque de vehículos eléctricos, los fabricantes de automóviles y proveedores de postes de carga amplían su capacidad productiva. Esto incrementa los requisitos de flexibilidad, resistencia a cargas pesadas y capacidad de inspección en línea para la línea de producción de postes de carga. Los sistemas de montaje por puestos aislados van siendo reemplazados por la línea de montaje de postes de carga de ritmo sincronizado. Estas líneas deben admitir la producción mixta de modelos de distinta potencia, cubriendo de forma continua el montaje, cableado, puesta a punto funcional, envejecimiento y pruebas de salida de fábrica.
II. Análisis técnico de la línea de montaje de postes de carga de la imagen

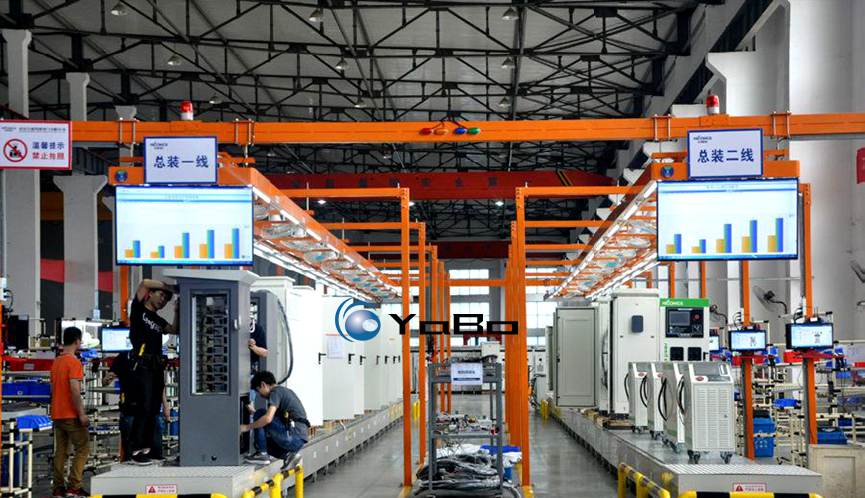

La imagen muestra una línea de montaje de postes de carga real para el ensamblaje final de postes de corriente continua integrados. Se trata de una línea de producción de postes de carga integrada de cadena de velocidad múltiple para carga pesada, destinada al montaje completo de postes de corriente continua de alta potencia.
Cuerpo físico de la línea de producción
Utiliza una línea transportadora de cadena de velocidad múltiple para cargas pesadas. Las placas de utillaje soportan los gabinetes de los equipos, admitiendo pesos de 150‑400 kg. En la parte superior se instalan rieles de grúa ligera KBK de color naranja, destinados a la carga de gabinetes y el izado auxiliar de módulos de potencia y componentes voluminosos, reduciendo el esfuerzo físico en el montaje de gabinetes pesados. A lo largo de la línea se disponen terminales de operación por puesto (pantallas táctiles industriales) para la publicación de instrucciones de trabajo SOP, verificación de listas de materiales BOM, trazabilidad por código de barras y prevención de errores por proceso. Recopilan datos de cada puesto y se conectan al sistema MES de nivel superior.
Distribución de puestos de proceso (según el flujo de la línea)
- Puesto de carga de gabinete: posicionamiento del gabinete sobre la placa de utillaje y fijación básica.
- Puesto de pre‑montaje de chapa metálica y componentes internos: instalación de rieles DIN, soportes para módulos de potencia y placas de montaje de unidades de distribución.

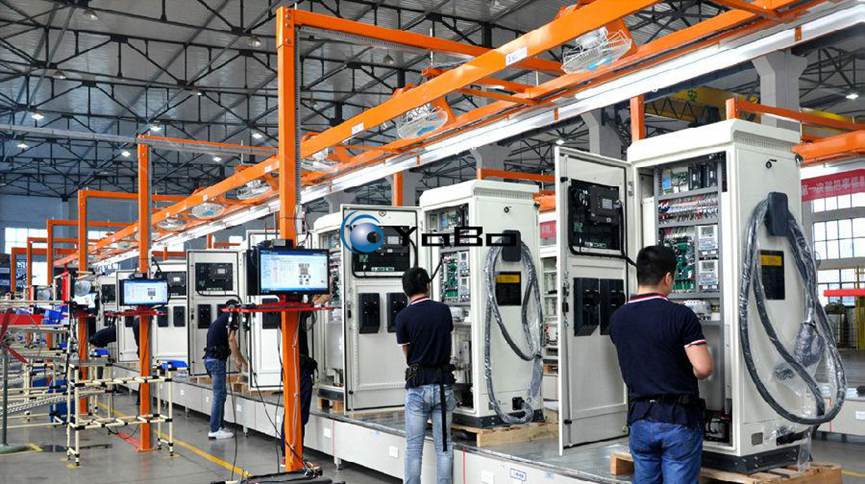

- Puesto de montaje de componentes: instalación de módulos de potencia, unidades de control principal, módulos de comunicación, relés, fusibles y ventiladores de refrigeración. Los operadores de la imagen se encuentran en esta etapa: las puertas de los gabinetes permanecen abiertas para el montaje de tarjetas y módulos, así como el tendido y prensado de cables de alta y baja tensión. Los cables de alta tensión requieren control estricto del radio de curvatura y el par de apriete, constituyendo un punto crítico de calidad.
- Puesto de montaje de cables y pistola de carga: instalación y fijación de cables de salida de alta tensión y conjuntos de pistola de carga.
- Puesto de puesta a punto energizada en línea: conexión de cargas simuladas y simulador BMS. Se realizan ensayos de aislamiento, verificación de comunicaciones, comprobación de tensión‑corriente de salida y validación de lógicas de protección.
- Puesto de envejecimiento en línea o fuera de línea: funcionamiento del equipo a carga máxima, supervisión de temperaturas de elevación y estado de los módulos.
- Puesto de inspección final, revisión visual y descarga del producto.
Puntos clave de diseño de la línea
① Diseño para cargas pesadas: dado el elevado peso de los postes de carga de corriente continua, las cadenas de velocidad múltiple, placas de utillaje y estructuras deben contar con márgenes de seguridad para evitar deformaciones por carga prolongada. ② Compatibilidad flexible: una misma línea de producción de postes de carga admite la fabricación mixta de postes integrados de 60‑240 kW, con utillajes de cambio rápido sin modificaciones mayores de la línea. ③ Gestión de seguridad de alta tensión: cada puesto de puesta a punto energizada de la línea de montaje de postes de carga debe incorporar aislamiento de seguridad e interbloqueos de parada de emergencia para evitar riesgos de descarga eléctrica durante el montaje. ④ Cierre de ciclo de datos: los terminales de puesto se vinculan al código SN de cada unidad. Cada operación se confirma mediante escaneo; los datos de prueba se almacenan y transmiten para garantizar la trazabilidad completa del producto. ⑤ Colaboración hombre‑máquina: los componentes pesados se manipulan con ayuda de grúas KBK para reducir movimientos manuales. El montaje es predominantemente manual; el equipo realiza transporte, posicionamiento, prevención de errores y captura de datos, no se trata de una línea totalmente automatizada sin operarios, tal como se observa en la imagen.
Características de rendimiento de la línea
Este tipo de línea de montaje de postes de carga ejecuta el montaje y puesta a punto completos según el ritmo establecido, eliminando traslados entre talleres. El producto fluye de forma continua desde la carga del gabinete hasta la finalización del envejecimiento e inspección final. Para la selección de equipos, el proveedor debe definir la longitud de la línea de producción de postes de carga, cantidad de puestos, disposición de puntos de izado y configuración de puestos de prueba, tomando como referencia el rango de potencia de los equipos, peso máximo unitario, capacidad diaria objetivo y frecuencia de actualización de productos.
