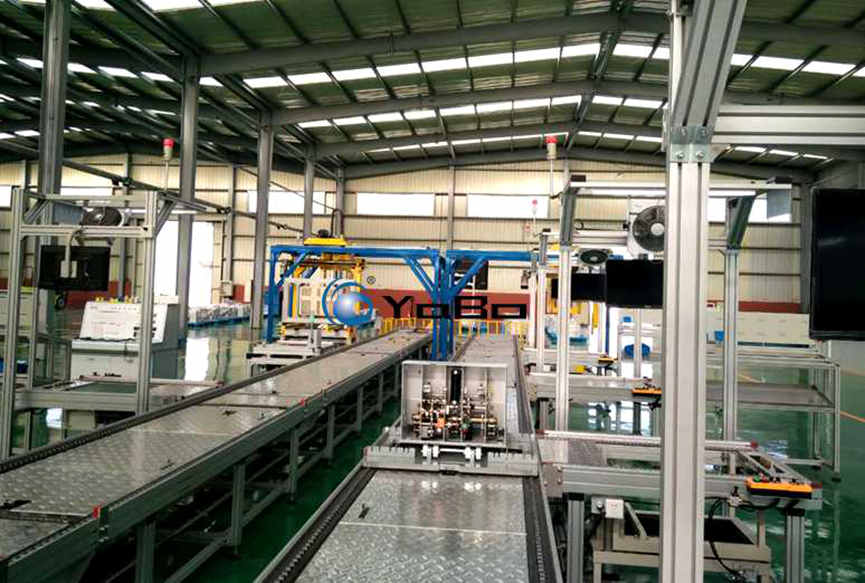

Línea de Producción de Interruptores de Vacío de Alta Tensión para Interiores
I. Estructura de la línea y configuración de instalaciones
Esta línea de producción de interruptores automáticos es una línea con cadena de velocidad multiplicada diseñada a medida para la fabricación de interruptores de vacío de alta tensión para interiores. Es un equipo clásico, rentable y práctico dentro del sector de interruptores de alta tensión. Toda la línea se apoya principalmente en el trabajo manual, complementado por el transporte mecánico. Adopta la configuración consolidada de cadena de velocidad multiplicada simple junto con plataforma de transferencia de bolas, sin mecanismos automatizados complejos. De estructura compacta y robusta, está especialmente concebida para la producción por lotes de interruptores de vacío de alta tensión para interiores y se implementa ampliamente en talleres de fabricación de aparamenta de alta tensión completa.
- Sección de transporte por cadena de velocidad multiplicada El cuerpo principal de la línea utiliza perfiles de aluminio industrial para formar una estructura estándar de cadena de velocidad multiplicada, que constituye el formato de transporte más extendido para la línea de producción de interruptores automáticos. Los interruptores terminados se colocan sobre palés de utillaje personalizados y se desplazan secuencialmente entre estaciones de trabajo mediante accionamiento por cadena.
Una ventaja fundamental de la cadena de velocidad multiplicada es que al parar una estación, el palé de utillaje puede desacoplarse y bloquearse de la cadena en movimiento, manteniéndose quieto en la estación. Esto permite al personal realizar operaciones estables, aprietes y cableado. Una vez finalizada una etapa, los palés se liberan rápidamente hacia la estación siguiente. Equilibra la precisión operativa y el tiempo de ciclo productivo, cumpliendo los requisitos de proceso para interruptores VS1‑12/R8 para interiores.
- Sección de transición con transferencia por bolas Todas las posiciones de divergencia, convergencia, giro y unión de la línea de producción de interruptores automáticos disponen de plataformas de transferencia de bolas. Los operarios pueden empujar manualmente los palés de utillaje para efectuar desplazamientos flexibles, giros y ajustes de posición.
Al suprimir mecanismos complejos como unidades de desplazamiento elevable y transferencia por elevación, este diseño mecánico minimalista posibilita la conexión flexible entre múltiples estaciones, con muy baja tasa de fallos y mantenimiento sencillo. Representa una solución práctica y probada para líneas económicas de producción de interruptores de alta tensión.
- Bancos de operación fijos laterales A ambos lados de la línea se instalan plataformas fijas como estaciones principales de trabajo. Cuando los palés quedan posicionados y bloqueados con precisión, los operarios pueden ejecutar tareas delicadas: pre‑trabajo de mecanismos, prensado de componentes, apriete de tornillos y cableado secundario sobre bancos rígidos. La superficie plana y estable admite herramientas manuales, llaves dinamométricas e instrumentos de medición, mejorando la comodidad, la normalización del trabajo y la eficiencia.
- Terminales de visualización por estación Cada estación cuenta con un terminal de visualización suspendido que muestra en tiempo real planos, normas de trabajo, parámetros de proceso y listas de piezas correspondientes. Los operarios consultan documentación digital en sitio en lugar de tarjetas de proceso impresas. Se evita la pérdida de planos y conflictos de versiones, logrando procesos unificados, normalizados y trazables en toda la línea de producción de interruptores automáticos.
- Instalaciones auxiliares de manipulación de materiales Estantes multi‑nivel y carros de traslado laterales vienen equipados de serie en cada estación, para almacenar ordenadamente piezas pequeñas: accesorios de cámara de interrupción, contactos, resortes, piezas aislantes y elementos de fijación. Las piezas quedan al alcance, reduciendo el tiempo de desplazamiento del personal, manteniendo las estaciones ordenadas y soportando la operación continua de la línea.
II. Flujo principal del proceso
Esta línea de producción de interruptores automáticos está orientada a interruptores de vacío de alta tensión para interiores y optimizada para las nuevas generaciones de estos equipos. Con el cambio de utillajes especiales, también admite la fabricación de interruptores VD4, ZN28 y otros modelos con nivel de tensión equivalente, cubriendo las necesidades de producción para aparamenta series KYN28‑12, KYN61 y XGN. El flujo de trabajo forma un ciclo cerrado completo:
- Pre‑trabajo de mecanismos y transmisiones Las estaciones iniciales realizan el pre‑trabajo y puesta a punto de mecanismos de accionamiento por resorte, ejes principales, bielas de transmisión y conjuntos de bielas. Se controlan rigurosamente las holguras de acoplamiento para garantizar movimientos de almacenamiento de energía, cierre y apertura fluidos, sin bloqueos ni ruidos extraños, asegurando las propiedades mecánicas básicas del interruptor.
- Montaje de cámara de interrupción y columna de polos Las columnas de polos encapsuladas o prefabricadas y los conjuntos de cámara de interrupción al vacío se posicionan y fijan sobre la base del interruptor mediante pernos. Se instalan sucesivamente componentes conductores: bases de salida superior‑inferior, brazos de contacto y contactos de tulipán, todo apriete realizado con el par torque especificado para garantizar conexiones conductores seguras.
- Cableado del circuito de control secundario Siguiendo diagramas esquemáticos y especificaciones de cableado, se realiza el cableado de interruptores auxiliares, microinterruptores, interruptores de recorrido, bobinas de cierre‑apertura y conectores aeronáuticos. El cableado debe estar ordenado, bien fijado y debidamente rotulado para asegurar circuitos de control y señal sin errores.
- Prueba de características mecánicas Finalizadas las tareas, un equipo de medición especial registra los parámetros mecánicos clave: tiempos de apertura‑cierre, velocidad instantánea, distancia entre contactos, sobrecarrera y sincronismo trifásico. Estas mediciones verifican la precisión del mecanismo y separan unidades no conformes.
- Prueba de rendimiento eléctrico Se ejecutan secuencialmente prueba de resistencia de corriente continua del circuito principal, prueba de tensión soportada a frecuencia industrial y prueba de resistencia de aislamiento. Se detectan malos contactos y defectos de aislamiento ocultos, asegurando que los interruptores cumplan especificaciones eléctricas y normas de fábrica para trabajar con aparamenta de 10 kV para interiores.
- Inspección final y salida de línea Se revisan completamente el apriete de fijaciones, aspecto general, funcionamiento y normalización del cableado. Se colocan placas identificativas y accesorios de protección. Las unidades aprobadas salen por el extremo de la línea de producción de interruptores automáticos para revisión complementaria, embalaje y almacenamiento.
III. Características de la línea
Estructura simple y estable Basada en la solución probada de transporte por cadena de velocidad multiplicada y transición por transferencia de bolas, presenta mecánica sencilla, pocos puntos de fallo y mantenimiento rutinario cómodo. Es la configuración preferida para líneas de producción de interruptores automáticos en fabricantes medianos y pequeños de aparamenta.
Coste de inversión controlable Sin sistemas servo de alto rendimiento, unidades de transferencia automática ni mecanismos de prueba totalmente automáticos. Los costes de compra y operación son bajos, inversión inicial reducida y retorno rápido, ideal para producción de lotes pequeños‑medios y series variadas de interruptores para interiores.
Excelente compatibilidad hombre‑máquina Centrada en el trabajo manual preciso, apoyada por transporte de línea, trabaja por tiempos de ciclo y al mismo tiempo reserva margen amplio para ajustes manuales. Muy adecuada para la producción flexible de múltiples modelos de interruptores de alta tensión para interiores.
